材料名 : KCF
KCFは、表面皮膜処理によって絶縁性を有する特殊ステンレスです。
耐酸化性、耐食性にも優れています。
|
KCFの材料特性 |
|
■絶縁層表面拡大、表面硬度特性
|
項目へジャンプできます。 |
|
|
|
|
|
|
|
|
|
|
|
|
|
※表記の数値は目安であり、この値を保証するものではありません。 |
|
|
|
このページのトップへ |
■絶縁特性比較
KCFを加工して表面処理を施した際に得られる絶縁特性は以下の通りです。
|
特殊ステンレス
KCF |
ステンレス
SUS304 |
セラミックス
Al2O3 |
樹脂
ナイロン |
樹脂
紙入り
ベーク |
樹脂
布入り
ベーク |
固有抵抗
(Ω) |
2×108 |
72×10-6 |
1014 |
6×1012 |
1×1010 |
1×1012 |
絶縁破壊電圧
(V) |
150 |
- |
104 |
1.9×104 |
- |
- |
引張り強さ
(Mpa) |
560 |
520 |
- |
88 |
80 |
100 |
伸び
(%) |
25 |
40 |
- |
50 |
2 |
2 |
曲げ強度
(Mpa) |
- |
- |
350 |
103 |
180 |
160 |
ビッカース
硬さ
(kgf/mm2) |
表面1300
内部200 |
200 |
1400 |
- |
- |
- |
|
絶縁特性 |
○ |
× |
◎ |
◎ |
◎ |
◎ |
強度 |
○ |
○ |
◎ |
× |
× |
× |
耐熱性 |
○ |
○ |
◎ |
× |
△ |
|
磁性 |
有 |
無 |
無 |
無 |
無 |
無 |
加工性 |
△ |
○ |
× |
◎ |
◎ |
◎ |
コスト |
○ |
○ |
× |
◎ |
◎ |
◎ |
|
|
このページのトップへ |
■材料成分
Cr |
Al |
Si |
Mn |
Ti |
Fe |
20 |
3 |
0.4 |
0.3 |
0.3 |
残 |
|
|
このページのトップへ |
■物質的特性
比重
×103kg/m3 |
融点
ºC |
比熱
j/kg・ºC
(2J〜100ºC) |
熱膨張係数
×10-7/ºC
(25〜800ºC) |
磁性 |
7.3 |
1475 |
0.12 |
132 |
強磁性 |
|
|
このページのトップへ |
■機械的性質
0.2%耐力
N/mm² |
引張り強さ
N/mm² |
伸び
% |
硬さ
Hv |
412 |
559 |
25 |
200 |
|
《高温における機械的性質》
KCFの高温強度はオーステナイトステンレス鋼に比較してやや劣ります。
本合金を高温で使用される場合には、荷重や自重のあまりかからない構造をとるか、場合によっては補強材を使用することが必要です。 |
このページのトップへ |

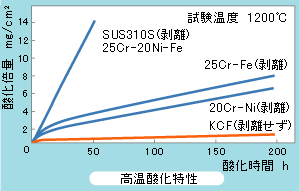

■耐酸化性
KCFの大きな特徴として、優れた耐酸化性が挙げられます。
これは、基本成分であるクロムとアルミニウムの相乗効果によるもので、KCFが高温に加熱された場合、
合金表面に生成するAl2O3が大きな役割を果たしています。
|
|
|
このページのトップへ |
■高温腐食特性
KCFは高温燃焼中の酸化雰囲気に対しても良好な耐食性を示します。
【耐食性】 |
|
試験条件 |
重量変化量 g/m²・h |
KCF |
SUS310H |
NaCl中 900ºC×25h |
- 200 |
- 250 |
大気中酸化 1200ºC×50h |
+ 20 |
- 400 |
H2Sガス中 900ºC× 3h |
- 600 |
- 1900 |
浸炭試験 1200ºC×10h |
0 |
35000 |
|
試料 |
重量変化量 g/m²・h |
KCF |
- 60 |
15Cr-7Fe-2.5Ti-Ni |
- 180 |
25Cr-5Al-Fe |
- 350 |
30Cr-20Fe-Co |
- 680 |
SUS310S |
- 8900 |
SUS304 |
- 14500 |
|
燃料:C重油 加熱温度:600h
燃焼ガス温度:720〜790ºC ばく露後脱スケール
ガス流速:40〜45m/s
|
|
|
|
